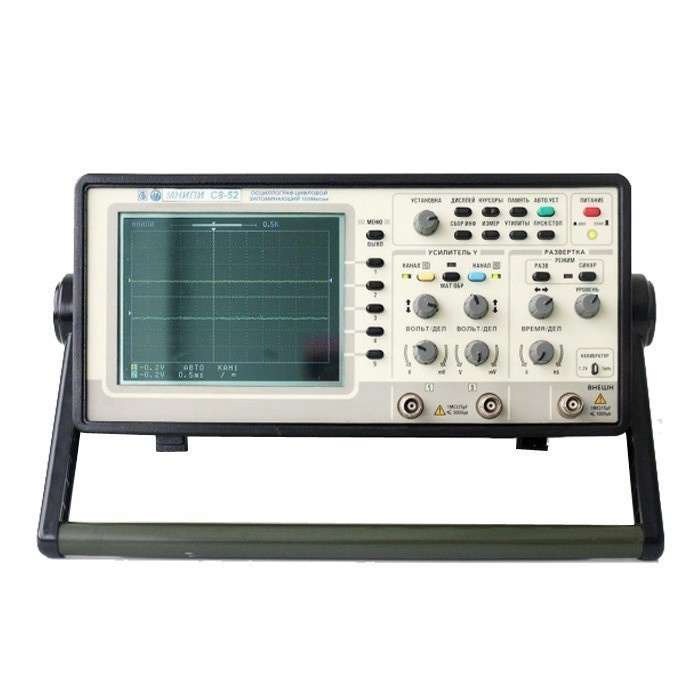

С8-52 — осциллограф запоминающий цифровой двухканальный

Описание осциллографа С8-52:

С8-52 предназначен для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.

Осциллограф обеспечивает цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметроввходного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).

Особенности осциллографа С8-52:

• Полоса пропускания 120 МГц
• 2 канала, вход внешней синхронизации
• Чувствительность по вертикали 2 мВ/дел
• Частота дискретизации до 250 Мвыб/сек, в реальном масштабе времени
• Длина записи до 16 К отсчетов в каждом канале
• Цветной ЖК экран со светодиодной подсветкой
• Курсорные и автоматические измерения
• Интерфейс USB и RS-232
• Встроенный аккумулятор
• Жесткие условия эксплуатации

• ехнические характеристики осциллографа С8-52:

  Параметр	Значение
  Вертикальное отклонение
  Число каналов	2
  Полоса пропускания:	0 - 120 МГц
  Время нарастания ПХ	≤ 2,9 нс
  Входной импеданс	1±0,03 МОм, 25 пФ
  Входной импеданс с делителем 1:10	10±0,03 МОм, 19 пФ
  Коэффициенты отклонения	2 мВ/дел - 20 В/дел (шаг 1-2-5)
  Горизонтальное отклонение
  Частота дискретизации:	250 МГц
  Коэффициенты развёртки	1 нс/дел - 10 с/дел (шаг 1-2-5)
  Режим запуска развертки	Автоматический, ждущий, однократный
  Синхронизация	Внутренняя, внешняя
  Общие характеристики
  Встроенный калибратор	"меандр" 1 кГц, 1,2 В
  Интерфейс	RS-232C и USB
  Тип экрана	ЖКИ
  Размер экрана	90x72 мм (108х72 мм)
  Питание	230±23) В, (50±0,5) Гц
  Габаритные размеры (HxWxD)	152x346x252 мм
  Масса	7 кг
  Условия эксплуатации: Рабочая температура Влажность	от -10 до +40 °С 90% при 25 °С

•
